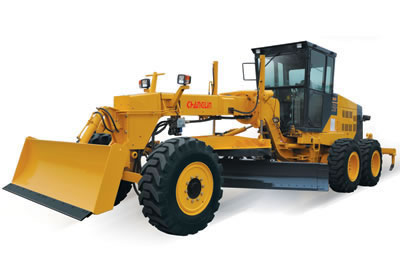

Motoniveladora 722-5

Características:
1. La motoniveladora 722-5 está equipada con un motor diesel ShangChai
2. Caja de engranajes electro -hidráulica de una sola palanca, con 6 marchas hacia delante y 3 en reversa, el manejo de esta máquina es fácil y eficiente
3. Cuenta con un bloqueo hidráulico, de diferencial sin giro, para bloqueo y desbloqueo automático lo cual garantiza la estabilidad.
4. Esta motoniveladora tiene una potente tracción del eje de asignación de carga la cual proporciona una excelente estabilidad al cortar una superficie dura
5. Por medio de su sistema hidráulico eficiente cada parte puede ser plenamente utilizada
6. Gracias al sistema flexible de suspensión de la cuchilla y el marco articulado se consigue un alto desempeño.
7. Este vehículo con su estructura tipo caja y su avanzado sistema de transmisión puede realizar trabajos pesados

Especificaciones de la motoniveladora
Dimensiones generales
1 Longitud 8990mm
2 Ancho 2600mm
3 Altura (hasta la parte superior de la cabina) 3370mm
4 Distancia entre ejes 6100mm
5 Pisada 2120(mm)
Especificaciones técnicas principales
1 Peso operativo 16000kg
2 Longitud de la cuchilla 4320mm
3 Altura de la cuchilla 545mm
4 Grosor de la pala 16mm
5 Máxima altura de elevación 450mm
6 Máxima profundidad de nivelación 510mm
7 Mínimo radio de giro 7400mm
8 Ángulo de pivote +26o
9 Máximo ángulo de giro (rueda delantera) +49o
10 Ángulo oscilante del eje delantero +16°
11 Mínima distancia al suelo 430mm
12 Ángulo de corte 29-77°
13 Velocidad de desplazamiento (Km/h), 6 hacia adelante y 3 en reversa
(1) Ⅰ marcha hacia delante 6.8
2) Ⅱ marcha hacia delante 10.3
3) Ⅲ marcha hacia delante 15.3
4) Ⅳ marcha hacia delante 22.7
5) Ⅴ marcha hacia delante 32
6) Ⅵ marcha hacia delante 47
7) Ⅰ marcha en reversa 6.8
8) Ⅱ marcha en reversa 15.3
9) Ⅲ marcha en reversa 32
Motor diesel
1 Modelo Motor ShangChai SC11CB220G2B1
2 Tipo Inyección directa, turboalimentado, refrigeración por agua.
3 Salida nominal 162 kW
4 Calibre del cilindro/carrera 121/152 (mm)
5 Escape total del cilindro 10.49 (L)
6 Modelo del motor de arranque KB-24V
7 Potencia del motor de arranque 7.5(KW)
8 Voltaje del motor de arranque 24(V)
9 Velocidad nominal 2200(r/Mínimo)
10 Máximo torque 844±6%(N.M)/1400(r/Mínimo)
11 Tipo de arranque Eléctrico
12 Mínimo consumo específico de combustible <235(g/Kw.h)
13 Consumo específico de aceite de motor 0.7(g/Kw.h)
14 Peso neto 960(kg)
Sistema de transmisión
1. Convertidor de par
1 Modelo 6WG180 (tecnología ZF)
2 Tipo 3-elementos de una sola etapa
3 Relación de par 1.94
4 Tipo de enfriamiento Presión de aceite circulante
2. Caja de engranajes
1 Modelo 6WG180 (tecnología ZF)
2 Tipo Cambio de potencia, una sola palanca de cambios, dispositivo de bloqueo neutral
3 Cambio de marchas 6 marchas hacia delante y 3 marchas en reversa
3. Eje y llantas
1 Tipo de reductor principal Engranaje de bisel espiral , de una sola etapa
2 Relación de transmisión del reductor principal 3.583
3 Tipo del reductor final De una sola etapa con cadena de tracción
4 Relación de engranaje del reductor final 3.75
5 Relación de engranajes 13.436
6 Máxima fuerza de tracción 82KN
7 Unidad de tandem Rodillos de cadenas de doble hilera
8 Tamaño de la llanta 17.5-25-14PR(estándar) 14.00-24-16PR(opcional)
Dispositivo de trabajo del sistema hidráulico
1 Modelo de la bomba de aceite (incluyen la bomba de dirección) CBGj2045/1025
2 Presión del sistema 175(kgf/cm2)
3 Modelo de la válvula de distribución HUSCO5000-D HUSCO5000-D
4 Bloqueo hidráulico Tecnología KAYABA
5 Modelo de aceite de motor EATON, JS-130
Sistema de dirección
1 Tipo Desviación de llantas delanteras
2 Modelo del engranaje de dirección BZZ1-E160B+ FKA-163022
3 Presión del sistema 16MPa
Sistema de frenos
1 Tipo de freno de desplazamiento Freno de cono truncado con funcionamiento hidráulico asistido
2 Presión del sistema 100(kgf/cm2)
3 Tipo de freno de estacionamiento Freno mecánico y de expansión interna
Sistema de propulsión frontal
1 Tipo de la bomba de propulsión Bomba de émbolo de desplazamiento axial constante
2 Modelo la bomba de propulsión FR-L-074B-LS-25-20-NN(Sauer)
3 Tipo del motor de propulsión Motor de pistón con desplazamiento radial variable
4 Modelo del motor de propulsión 5420100AA(Black Bruin, Finlandia)
Capacidad de aceite
1 Combustible (diesel) 400L
2 Aceite lubricante del motor 24L
3 Aceite para convertidor y caja de engranajes 28L
4 Aceite para el sistema hidráulico 116L
5 Aceite para ejes traseros 18L
6 Caja de tándem 84L
