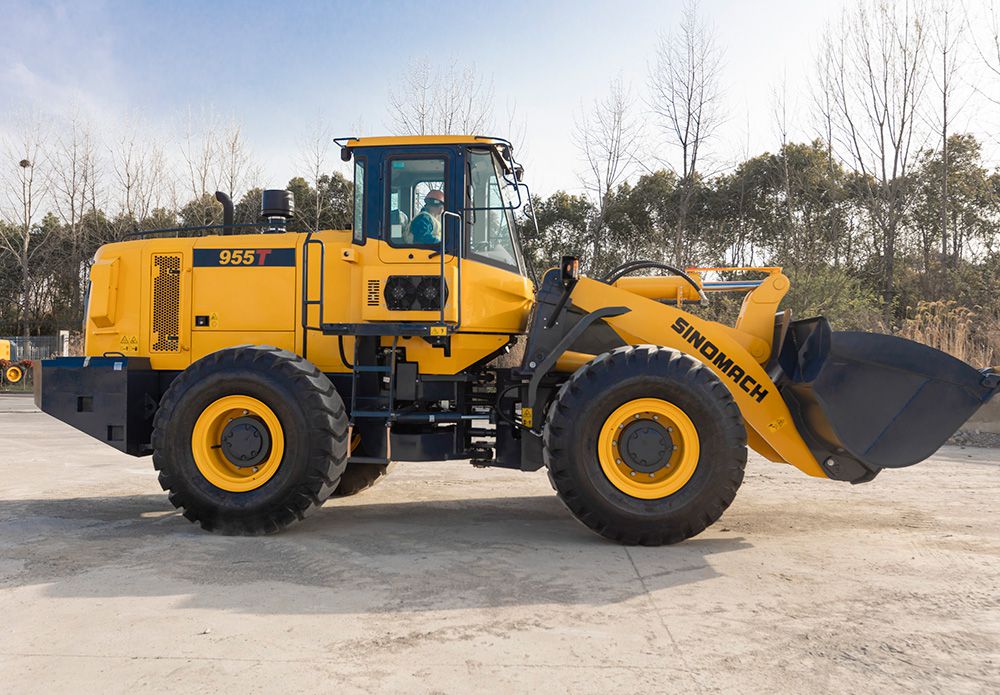

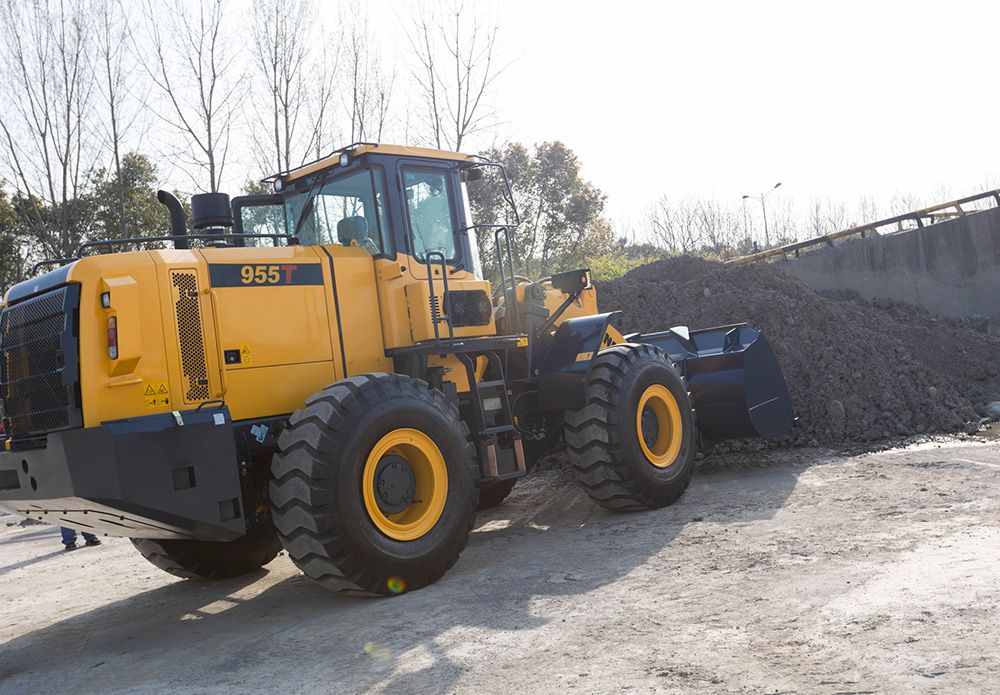

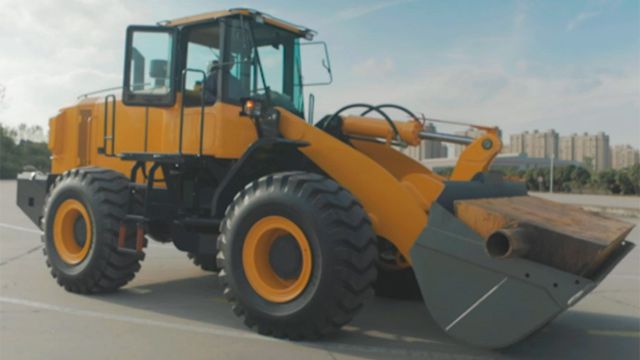

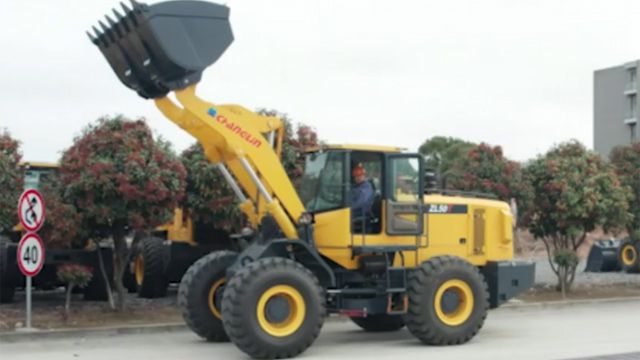

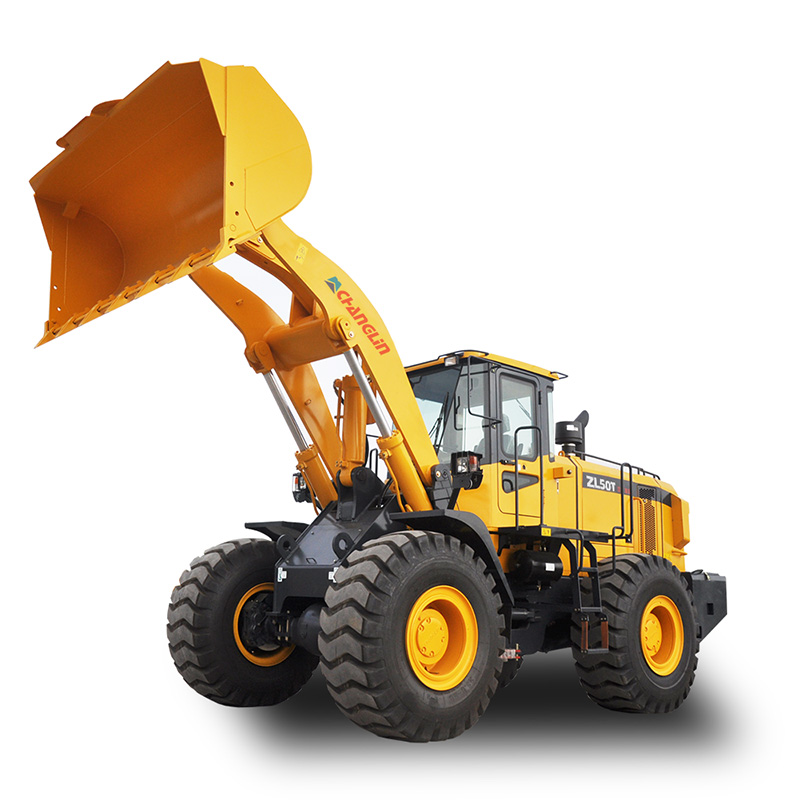

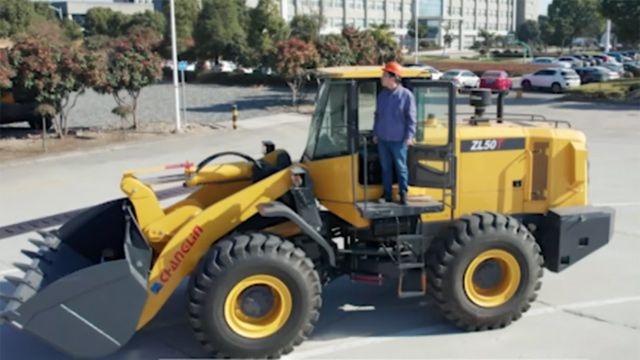

Cargador de ruedas 955N

Características
1. El cargador de ruedas 955N integra el motor Weichai.
2. Cuenta con dos cambios de marcha adelante y una marcha atrás.
3. La junta de sellado combinada del cilindro favorece la impermeabilidad y la fiabilidad.

Especificaciones técnicas
Dimensiones generales
1 Longitud (con el cubo en el suelo) 8100(mm)
2 Ancho ( hasta la parte exterior de las ruedas) 2800(mm)
3 Ancho del cubo 2946(mm)
4 Altura (hasta el techo de la cabina) 3500(mm)
5 Distancia entre ejes 3100(mm)
6 Banda de la rodadura 2200(mm)
7 Distancia mínima al suelo 450(mm)
Especificaciones técnicas principales
1 Capacidad de carga nominal 5000(kg)
2 Peso operativo 16300(1±5%)kg
3 Capacidad del cubo nominal 3.0(m3)
4 Fuerza máxima de arranque 160KN
5 Distancia de descarga máxima 3091(mm)
6 Alcance de la descarga 1090(mm)
7 Ángulo de descarga en cualquier posición ≥45°
8 Profundidad de excavación (con el cubo en el suelo) 165(mm)
9 Radio de giro mínimo
(1) Exterior del cubo 6575(mm)
(2) Exterior de la rueda trasera 5970(mm)
10 Ángulo de dirección máxima 38o
11 Ángulo oscilante del eje trasero ±13o
12 Tiempo de elevación del cubo ≤6.2(seg.)
13 Tiempo de descenso del cubo ≤3.8(seg.)
14 Tiempo de descarga ≤1.8(seg.)
15 Velocidad de desplazamiento (2 hacia adelante y 1 hacia atrás)
(1) Primera marcha (hacia adelante/hacia atrás) 12.1/16.5(km/h)
(2) Segunda marcha hacia adelante 37.4(km/h)

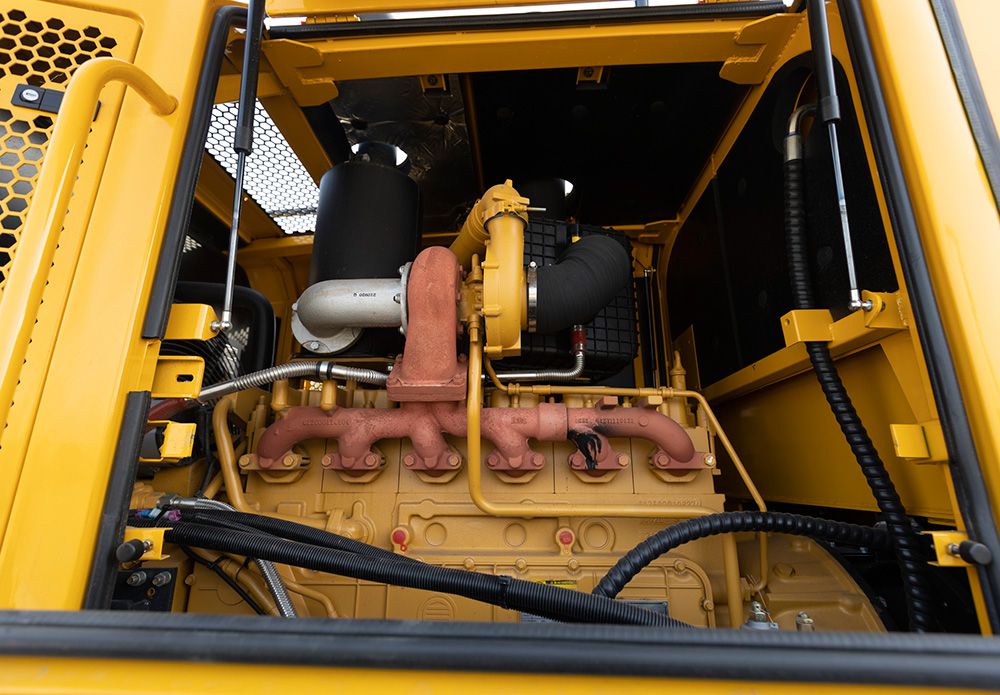

Motor diesel
1 Modelo Motor WD10G220E23
2 Tipo Inyección directa, aspiración natural, enfriamiento por agua
3 Potencia nominal 162(kW)
4 Diámetro/profundidad del cilindro 126/130(mm)
5 Desplazamiento del cilindro 9.726(L)
6 Modelo del motor de arranque KB-24V
7 Potencia del motor de arranque 7.5(kW)
8 Tensión del motor de arranque 24(V)
9 Velocidad nominal 2000(r/min)
10 Fuerza de torsión máxima >900(N.m)
11 Tipo de arranque Arranque eléctrico
12 Consumo de combustible específico mínimo <220g/kW.h)
13 Consumo de aceite de motor específico 0.95-1.77(g/kW.h)
14 Peso neto 1000(kg)
Sistema de transmisión
I. Convertidor de par hidráulico
1 Modelo ZL50B-012
2 Tipo de convertidor de par De 4 elementos, de una sola etapa
3 Radio de torsión 4
4 Tipo de refrigeración Circulación de aceite a presión
5 Tipo de caja de engranajes Cambio de marchas, engranaje cilíndrico de malla constante
3 Palanca de cambios 2 hacia delante 1 hacia atrás

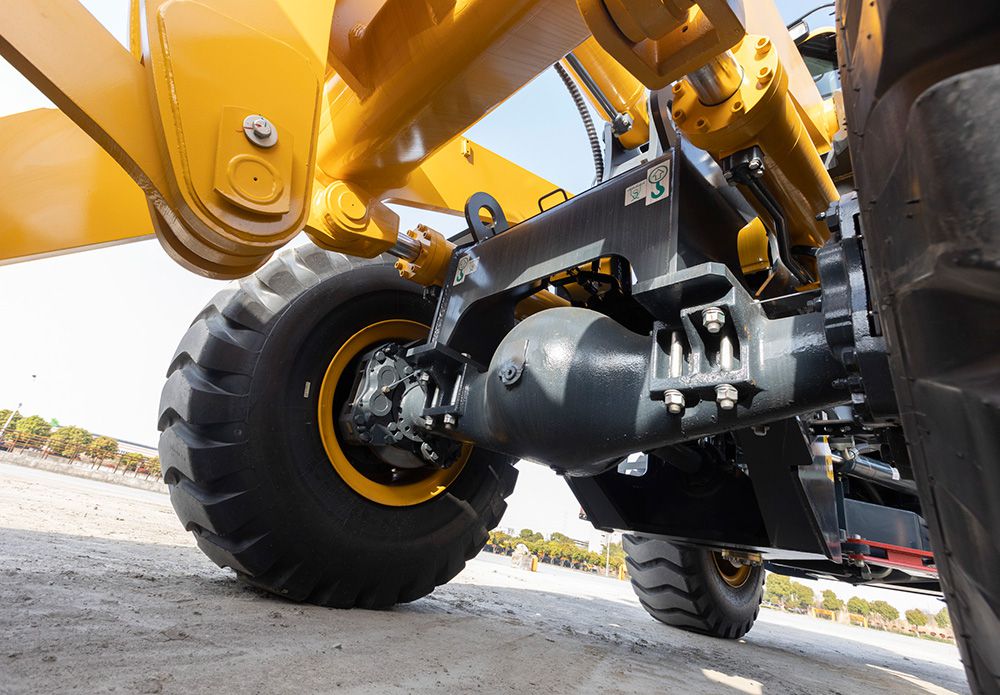

II. Eje y neumático
1 Tipo del reductor principal Engranaje cónico espiral, de una sola etapa
2 Relación de transmisión del reductor principal 4.625
3 Tipo del reductor final De una sola etapa planetaria
4 Radio del engranaje del reductor final 4.929
5 Radio del engranaje total 22.795
6 Fuerza de tracción máxima 150kN
7 Dimensiones del neumático 23.5-25-16PR

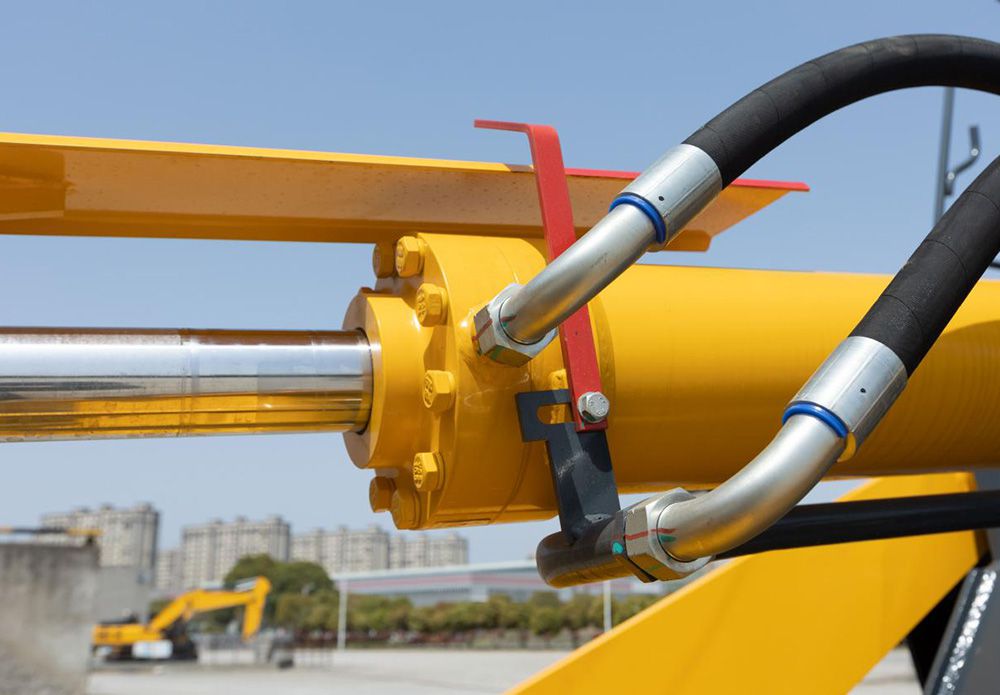

Sistema hidráulico del dispositivo de trabajo
1 Modelo de bomba de aceite JHP2080S
2 Sistema de presión 19MPa
3 Modelo de la válvula de distribución HDS-32II-YL19
4 Dimensiones del cilindro elevador (D×L) Ф160×90×705(mm)
5 Dimensiones del cilindro de inclinación(D×L) Ф180×90×530(mm)

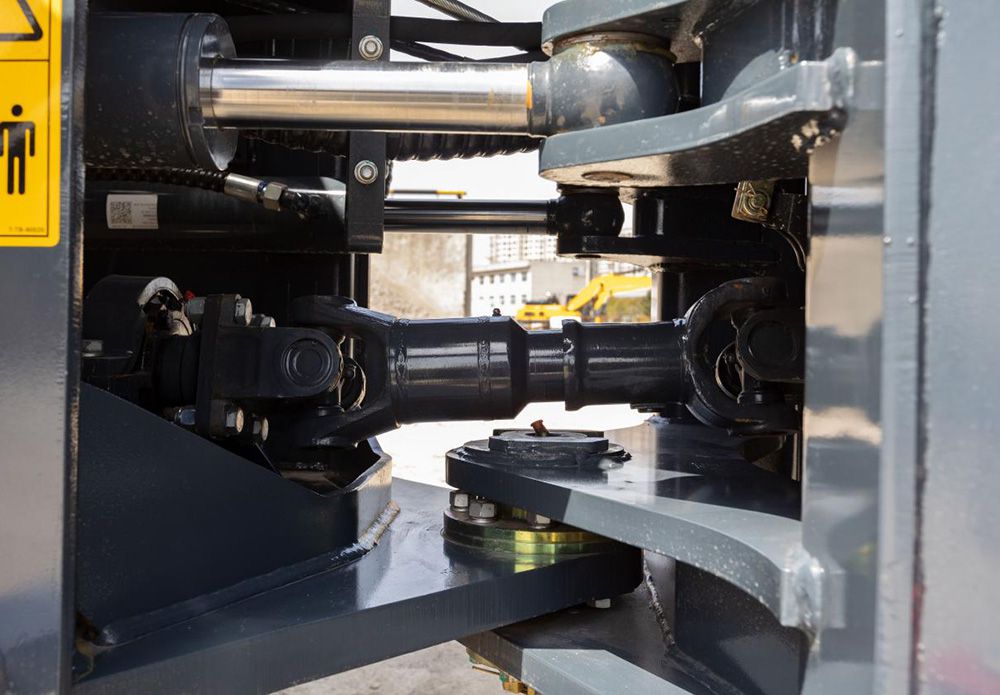

Sistema de dirección
1 Tipo Estructura articulada mediana, dirección hidráulica completa
2 Modelo de bomba de dirección JHP2080S
3 Modelo del redirector TLF1-E1000B+FKB6020
4 Modelo de la válvula prioritaria YXL-F250F-N7
5 Sistema de presión 16MPa
6 Dimensiones del cilindro de dirección Ф90×400(mm)

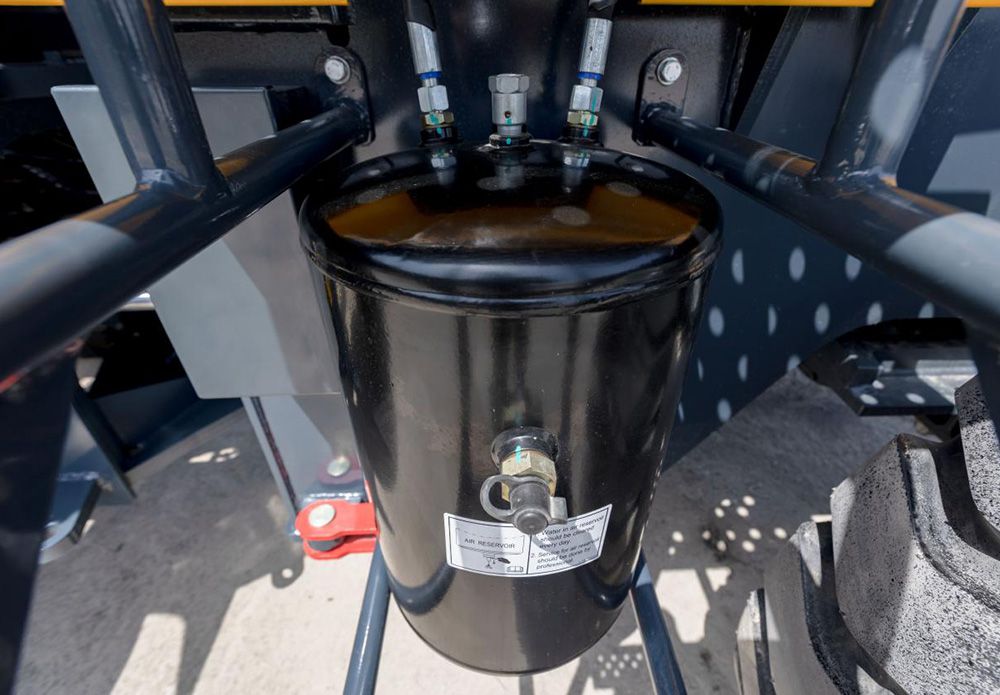

Sistema de frenos
1 Tipo de freno de pedal Freno de disco caliper, 4 frenos de rueda de aire sobre aceite activado
2 Presión de aire 6-7.5(kgf/cm2)
3 Tipo de freno de estacionamiento Freno de mano, control de eje flexible, freno de tambor
Capacidad de aceite
1 Combustible (diesel) 250(L)
2 Aceite lubricante del motor 20(L)
3 Aceite para el convertidor y caja de cambios 45(L)
4 Aceite para sistema hidráulico 180(L)
5 Aceite para ejes de transmisión (frontal/trasero) 26(L)
6 Aceite para reductor planetario 14(L)
7 Aceite para sistema de frenos 3(L)
