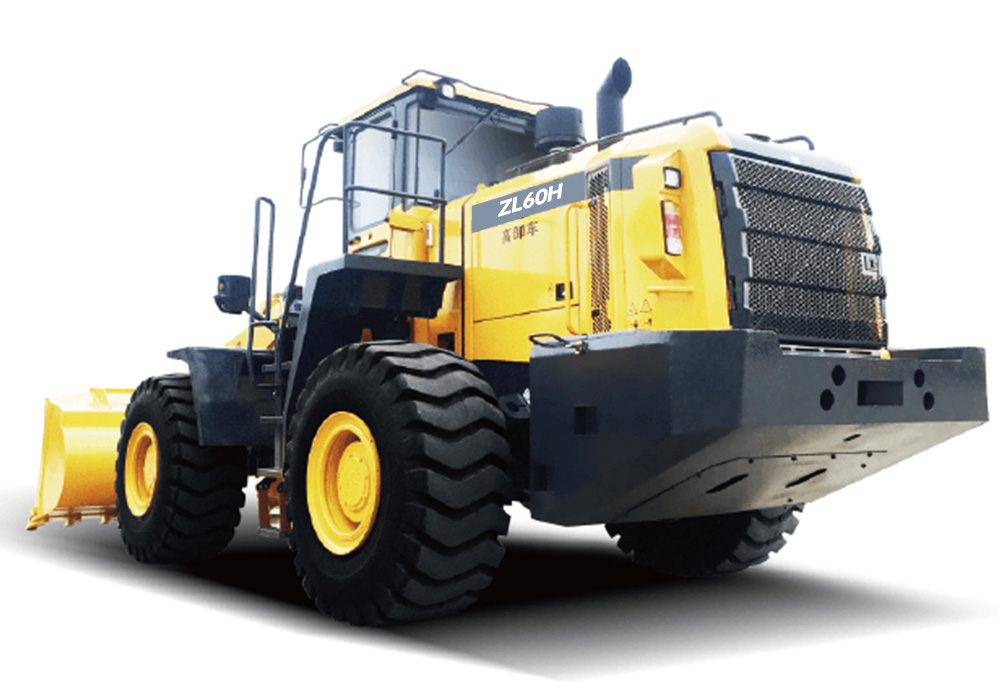

Cargador de ruedas 966

Características
1. El cargador de ruedas 966 emplea un motor de Shanghai Diesel Engine Co.,Ltd.
2. El interruptor KD brinda una óptima eficiencia y permite la operación fácil del cargador.
3. Esta pala cargadora integra un eje tipo seco de MERITOR.
4. Caja de cambios ZF y convertidor de para confiables.
5. Disponible con cucharón de nivelación automática.
6. El aguilón cuenta con una función de posicionamiento límite.
7. La junta de sellado combinada del cilindro favorece la impermeabilidad y máxima fiabilidad.

Especificaciones técnicas
Dimensiones generales
1 Longitud (con el cubo en el suelo) 8580(mm)
2 Ancho (hasta la parte exterior de las ruedas) 2897(mm)
3 Ancho del cubo 3048(mm)
4 Altura (hasta el techo de la cabina) 3532(mm)
5 Distancia entre ejes 3300(mm)
6 Banda de la rodadura 2300(mm)
7 Distancia mínima al suelo 403(mm)
Especificaciones técnicas principales
1 Capacidad de carga nominal 6000(kg)
2 Peso operativo 19100(kg)
3 Capacidad del cubo nominal 3.5(m3)
4 Fuerza máxima de arranque 190KN
5 Fuerza de transmisión máxima 180KN
6 Distancia de descarga máxima 3393(mm)
7 Alcance de la descarga 1365(mm)
8 Ángulo de descarga en cualquier posición ≥45°
9 Profundidad de excavación (con el cubo en el suelo) 212(mm)
10 Radio de giro mínimo
(1) Exterior del cubo 6970(mm)
(2) Exterior de las ruedas frontales 6258(mm)
11 Ángulo de articulación 38±1°
12 Ángulo oscilante del eje trasero ±12°
13 Tiempo de elevación del cubo 5.8(seg.)
14 Tiempo de descenso del cubo 3.2(seg.)
15 Tiempo de descarga 1.5(seg.)
16 Velocidad de desplazamiento (4 marchas frontales 3 traseras)
(1)Primera marcha (hacia adelante y hacia atrás) 6.5(km/h)
(2)Segunda marcha (hacia adelante y hacia atrás) 11.8(km/h)
(3)Tercera marcha (hacia adelante y hacia atrás) 23.5(km/h)
(4)Cuarta marcha (hacia adelante) 37.2(km/h)
Motor diesel
1 Modelo Motor diesel Shanghai SC11CB240.1G2B1
2 Tipo Inyección directa, turbo, enfriamiento por agua
3 Salida nominal 174.5(kW)
4 Diámetro/profundidad del pistón 121/152(mm)
5 Desplazamiento total del motor 10.5(L)
6 Modelo del motor de arranque 4N3181
7 Potencia del motor de arranque 7.5(kW)
8 Tensión del motor de arranque 24(V)
9 Velocidad nominal 2200(r/min)
10 Fuerza de torsión máxima 912(N.m)/1400rpm
11 Tipo de arranque Arranque eléctrico
12 Consumo de combustible específico mínimo 238(g/kW.h)
13 Consumo de aceite de motor específico 0.95-1.77(g/kW.h)
14 Peso neto 960(kg)
Sistema de transmisión
I. Convertidor de par
1 Tipo De tres elementos, de una sola etapa
2 Radio de torsión 2.55
3 Diámetro máximo de camino de fluido 340(mm)
4 Tipo de refrigeración Circulación de aceite a presión
II. Caja de cambios
1 Modelo ZF4WG200
2 Tipo Cambio de marchas, Engranaje cilíndrico de malla constante
3 Posición de la palanca de cambios 4 marchas hacia adelante y 3 hacia atrás
III. Eje y neumático
1 Tipo del reductor principal Engranaje cónico espiral, de una sola etapa
2 Relación de transmisión del reductor principal 4.875
3 Tipo del reductor final De una sola etapa planetaria
4 Radio del engranaje del reductor final 4.94
5 Radio del engranaje total 24.0825
6 Dimensiones del neumático 23.5-25-20PR L-3
Sistema hidráulico del dispositivo de trabajo
1 Modelo de bomba de aceite JHP2080-Gj0020-XF (De Jinan Hydraulic Pump Co., Ltd.)
2 Sistema de presión 20(MPa)
3 Modelo de la válvula de distribución DXS-00(de Zhejiang Linhai)
4 Modelo de la válvula piloto D32II
5 Dimensiones del cilindro de elevación(D×L) Ф160×90×874(mm)
6 Dimensiones del cilindro de inclinación (D×L) Ф210×110×575(mm)
Sistema de dirección para cargador de ruedas
1 Tipo Estructura articulada, dirección hidráulica completa
2 Modelo de bomba de dirección JHP2080S (de Jinan Hydraulic Pump Co., Ltd.)
3 Sistema de presión de dirección 16MPa
4 Dimensiones del cilindro de dirección Ф100×50×425(mm)
5 Modelo del redirector BZZ3-100
Sistema de frenos
1 Tipo de freno de pedal Freno de disco caliper, doble tubería, 4 frenos de rueda de aire sobre aceite activado
2 Presión de aire 7-8(kgf/cm2)
3 Tipo de freno de emergencia Freno de aire de corte automático
4 Tipo de freno de estacionamiento Freno de tambor, freno de aire de corte manual
Capacidad de aceite
1 Combustible (diesel) 350(L)
2 Aceite lubricante del motor 28(L)
3 Sistema de frenos 2×2(L)
4 Conversor de aceite y caja de cambios 45(L)
5 Aceite para sistema hidráulico 250(L)
6 Aceite para ejes de transmisión(Frontal/trasero) 30(L)+24(L)
