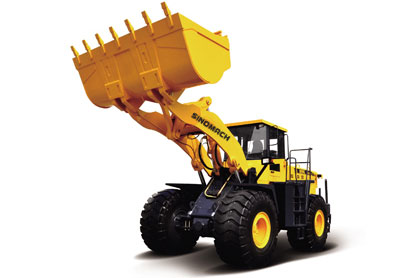

Cargador de ruedas 996

El cargador de ruedas está equipado con un confiable motor Cummins original, caja de cambios ZF, y convertidor de par. Además viene con ejes ZF originales de tipo húmedo con diferenciales multidisco de desplazamiento limitado así como con un interruptor KD que asegura una mayor eficiencia y facilidad de operación. Su cilindro de sellado en forma de cono 24 ° proporciona un alto desempeño.

Asimismo, el cargador de ruedas está diseñado con una válvula de freno único, frenos de doble tubo totalmente hidráulicos y sistema de lubricación central.

Especificaciones del cargador de ruedas 996
Dimensiones generales
1 Largo (con la cucharón sobre el piso) 9343(mm)
2 Ancho (hasta afuera de las ruedas ) 3200(mm)
3 Ancho de cucharón 3500(mm)
4 Altura ( a la parte superior de la cabina) 3832(mm)
5 Distancia entre ejes 3650(mm)
6 Pisada 2450(mm)
7 Mínima distancia al suelo 461(mm)
Especificaciones técnicas principales
1 Capacidad de carga teórica 9000(Kg)
2 Peso operativo 31500kg
3 Capacidad teórica de la cucharón 5.1(m3)
4 Máxima fuerza de arranque 264KN
5 Máxima fuerza de extracción 269 KN
6 Máximo espacio de descarga >3325(mm)
7 Alcance de descarga 1400(mm)
8 Ángulo de descarga en cualquier posición ≥45o
9 Profundidad de excavación 250(mm)
10 Mínimo radio de giro
(1) Al exterior de la cucharón 7511(mm)
(2) Al exterior de la rueda trasera 6614(mm)
11 Ángulo de pivote 40o
12 Ángulo de oscilación del eje trasero +12o
13 Tiempo de elevación de la cucharón 6.0(sec.)
14 Tiempo de descenso de la cucharón 3.4(sec.)
15 Tiempo de descarga 1.6(sec.)
16 Velocidad de desplazamiento (Km/h)
(1) 1ª marcha (adelante / atrás) 6.4
(2) 2ª marcha (adelante / atrás) 11.94
(3) 3ª marcha (adelante / atrás) 18.72/25.92
(4) 4ª marcha (Adelante) 37
Motor diesel
1 Modelo Cummins original M11-C335 M11-C335
2 Tipo La inyección directa, turboalimentado. Refrigeración por agua.
3 Salida nominal 250(Kw)
4 Calibre del cilindro/carrera 125/147(mm)
5 Escape total del cilindro 10.8(L)
6 Modelo de arranque del motor 39MT-HD
7 Potencia del motor de arranque 8(KW)
8 Voltaje del motor de arranque 24(V)
9 Velocidad nominal 2100(r/mínimo.)
10 Máximo torque 1674(N.m)
11 Tipo de arranque Eléctrico
12 Mínimo consumo específico de combustible 215(g/Kw.h)
13 Consumo de aceite de motor específico 1.0 (g/Kw.h)
14 Peso neto 984(Kg)
Sistema de transmisión
1. Convertidor de par
1 Tipo 3-elementos de una sola etapa
2 Relación de torque 2.511
3 Máximo diámetro de trayectoria de flujo. 400(mm)
4 Tipo de refrigeración Presión de aceite circulante
2. Caja de engranajes
1 Modelo ZF4WG310
2 Tipo Cambio de potencia, engranaje recto constante de malla
3 Posiciones de la caja de cambios 4 hacia delante y 3 en reversa
3. Eje y llantas
1 Tipo de reductor principal Espiral de escalón único
2 Relación de transmisión del reductor principal 5
3 Tipo del reductor final Planetario de una sola etapa
4 Relación de engranaje del reductor final 5.4
5 Relaciones totales 27
6 Tamaño de la llanta 29.5-25 -22PR(L-3)
Dispositivo de trabajo del sistema hidráulico
1 Modelo de la bomba de aceite AV0V0 100 DRS/53R-VWC12G60
2 Presión del sistema 26(MPa)
3 Modelo de válvula Muti-direccional M6-1416-00/3M6-22EH
4 (d*l)Dimensión del cilindro de elevación 2-Ф200*110*790(mm)
5 (D*l)Dimensión de inclinación de cilindros 1-Ф225*125*575(mm)
Sistema de dirección
1 Tipo Marco articulado central, potencia hidráulica total
2 Modelo de bomba de dirección HA10VO110DFR1/31R-VWC 12 H00
3 Modelo de reductor 150-7170
4 Modelo de válvula magnificadora 150F0040
5 Presión del sistema 21MPa
6 Dimensión del cilindro de dirección 2-Ф110*55*486(mm)
Sistema de frenos
1 Tipo de freno de desplazamiento Freno multi disco tipo húmedo, válvula de freno sencilla, doble tubería y freno completamente hidráulico
2 Bomba de freno AZPF-11-016-RRR20KB-S0023
3 Presión del sistema 16 (MPa)
4 Tipo de freno de emergencia Freno de alarma de baja presión
5 Tipo de freno de estacionamiento Control eléctrico de freno
Capacidad de aceite
1 Combustible (diesel) 480(L)
2 Aceite del motor 32(L)
3 Aceite para convertidor y caja de engranajes 43(L)
4 Aceite para el sistema hidráulico 260(L)
5 Aceite para ejes(F/R) 51(L) para cada uno
