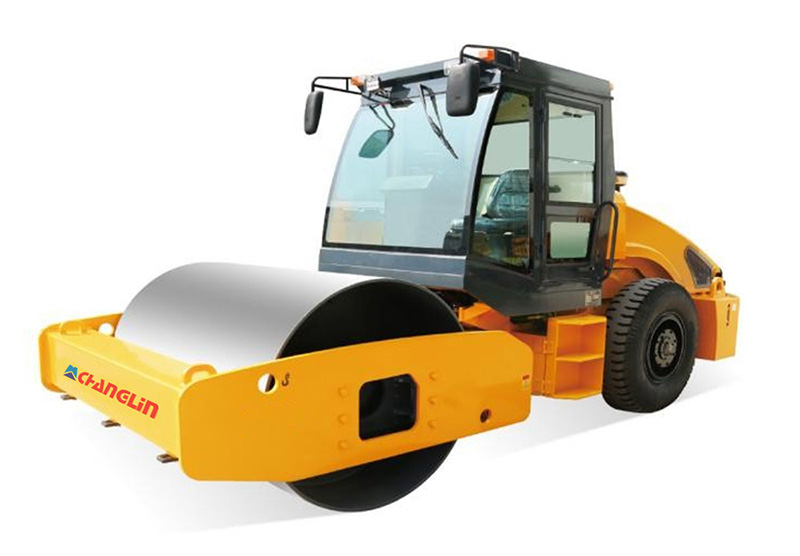

Máquina aplanadora/ apisonadora YZ14HD con Rexroth

Máquina aplanadora/ apisonadora YZ14HD con Rexroth

Características de la máquina aplanadora/apisonadora YZ14HD con Rexroth :
1. Equipada con un motor Genuine Cummins.
2. Transmisión por vibración y de movimiento hidroestático, regulación de velocidad progresiva.
3. Frecuencia simple, amplitud doble, súper fuerza centrífuga y excelente efecto de compactación.
4. Configuración razonable, performance estable, componentes hidráulicos de alta eficiencia de trabajo.

Cabina cómoda y segura, asiento montado sobre suspensión. :
1. El modelo PD desmontable consiste en 3 segmentos.
2. Aplicaciones de la máquina aplanadora/apisonadora YZ14HD con Rexroth
Se aplica ampliamente a la construcción de carreteras, aeropuertos y plazas, etc.

Especificaciones de la máquina aplanadora/apisonadora YZ14HD con Rexroth

Dimensión general
1 Longitud 6095mm
2 Anchura(hasta fuera de ruedas) 2300mm
3 Altura(hasta la parte superior de cabina) 3055mm
4 Distancia entre ejes 2945mm
5 Banda de rodamiento 1560mm
6 Distancia al suelo mín. Con PD 420mm
  Sin PD 360mm
Especificación técnica principal
1 Fuerza lineal estática(Sin PD) 410N/cm
2 Fuerza lineal dinámica(Sin PD) 1370 N/cm
3 Peso de operación Con PD 15130kg
Sin PD 13630kg
4 Amplitud nominal con PD Alta 1.48 mm
Baja 0.73mm
Amplitud nominal sin PD Alta 2.08
Baja 1.02
5 Fuerza centrífuga –alta
–baja
En baja frecuencia y alta amplitud 292kN
En alta frecuencia y baja amplitud 182kN
6 Peso de distribución de tambor Con PD 9630kg
Sin PD 8130 kg
7 Peso de distribución de neumáticos 5500kg
8 Frecuencia 31/35Hz
9 Radio de dirección mín.(Fuera de rueda trasera) 5900mm
10 Dimensión de tambor(con PD):Diámetro X Anchura X Grosor 1702×2100×28(mm)
Dimensión de tambor(sin PD):Diámetro X Anchura X Grosor 1530×2100×28(mm)
11   Especificación del modelo PD Número de patas de cabra 135
Área de pata de cabra 142cm2
Altura de pata de cabrat 100mm
12 Velocidad de movimiento(Km/h) 3 adelante y 3 atrás
  (1) 1ra marcha(F/R) 0~4.8
  (2) 2da marcha(F/R) 0~6.4
(3) 3ra marcha(F/R) 0~10.6
13 Capacidad de pendiente Con PD 30%
Sin PD 40%
Motor diesel
1 Modelo Motor Cummins Original 6BTA5.9-C
2 Tipo Vertical, en línea, refrigeración por líquido y motor de 4 tiempos
3 Salida nominal 110 kW
4 Escape de cilindro total 5.9 (L)
5 Velocidad nominal 2200(r/min)
6 Torsión máx. 590(N.M)
7 Tipo de arranque Eléctrico
8 Consumo de combustible mín. 229(g/Kw.h)
9 Peso neto 430(kg)
Sistema de transmisión
1 Modelo Transmisión de vibración y hidroestática
2 Tipo Bomba de transmisión +Motor de propulsión + Reductor
3 Modelo de bomba de transmisión A4VG71HWDL1/32R-NAF02F041D-S
4 Modelo de motor de propulsión de vibración +reductor
Ratio de reductor
A6VE55E24/63W-VZL027B+GFT26T2 62
5 Modelo de motor de propulsión trasero+ reductor
Ratio de reductor
A6VM80EZ4/3W-VAB027B+EM1020/MR 3.08
6 Presión de sistema 38MPa
Eje y neumático
1 Tipo de reductor principal Engranaje cónico con dentado espiral, etapa simple
2 Relación de engranaje de reductor principal 3.889
3 Tipo de reductor final Planetaria de etapa simple
4 Relación de engranaje de reductor final 4.941
5 Ratio total 23.2584
6 Tamaño de neumático 23.1-26-12PR
Sistema hidráulico del dispositivo de trabajo
1 Modelo de bomba vibratoria A10VG45EZ2DM1/10R-NSC10F013D
2 Presión de sistema 280(kgf/cm2)
3 Modelo de motor vibratorio A10FM45/52W-VRC60N007
Sistema de dirección
1 Tipo Bastidor articulado medio. Dirección totalmente hidráulica
2 Modelo de bomba de dirección AZ-PF-1X/022RRRR20KB
3 Modelo de redirector BZZ1-E500C
4 Presión de sistema 15MPa
5 Dimensión de cilindro de dirección Ф90*45*280(mm)
Sistema de frenos
1 Tipo de freno deslizante Generalmente, el freno deslizante depende de la tracción hidráulica del sistema hidráulico de circuito cerrado Reductor vibratorio con freno controlado por la válvula solenoide.
2 Tipo de freno de estacionamiento Freno manual
Freno de abrazadera de control del eje flexible
Capacidad de aceite
1 Combustible(diesel) 250 (L)
2 Aceite lubricante del motor 15 (L)
3 Aceite para sistema hidráulico 140 (L)
4 Aceite para ejes de transmisión(F/R) 24 (L)
5 Aceite para tambor de vibración 2X56(L)
Invitamos a los clientes a visitarnos y comprar Cargador de ruedas, Máquina niveladora a motor, Máquina aplanadora/ apisonadora, Máquina retroexcavadora, Cargador de dirección deslizante, Máquina pavimentadora, Camión hormigonera y Grúa sobre camión, etc., desde ya, muchas gracias!
