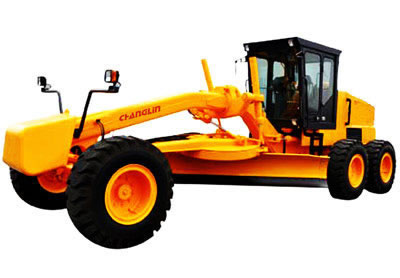

Motoniveladora 720MH

Motoniveladora 720MH

Configuración
1. Motor

Tipo: enfriamiento por agua, cuatro tiempos, motor turbo
Modelo: Shangchai SC8D200G2B1 or Dongfeng Cummins 6BTA8.3
Potencia nominal: 147kW/200ps, 160kW/215ps
Velocidad nominal: 2300rpm, 2200rpm

2. Caja de cambios
Modelo: ZF de Liuzhou o 6WG180 de Hangzhou
Tipo: cambio de marcha, control hidroeléctrico, convertidor de par
Cambio de marchas: 6 marchas delanteras y 3 traseras
Velocidad de desplazamiento

Velocidad/Marcha 1 2 3 4 5 6
Delantera 5.0 8.6 11.3 19.2 23.8 39.6
Trasera 5.0 11.3 23.8 - - -

3. Eje de la motoniveladora
3.1 Eje trasero: Eje de tres etapas con mecanismo diferencial sin giro.
3.2 Eje delantero: eje oscilante con ángulo oscilante de 15º (izquierda y derecha), 17º de ángulo vertical de la rueda delantera (derecha e izquierda) y 45º de ángulo de dirección.

4. Caja tándem
Tipo: tipo oscilante
Ángulo oscilante: 15°
Modo de transmisión: Cadena de rodillo de alta resistencia

5. Sistema de frenos
5.1 Freno de pedal: transmisión hidráulica completa, el calibre de los freno de disco están ubicados al lado de las dos ruedas centrales y dos en las ruedas traseras.
5.2 Freno de parada : este freno está integrado en la punta del eje de la caja de cambios.
5.3 Freno continuo: el convertidor de par cuenta con frenado continuo.

6. Sistema hidráulico
Cuenta con un sistema de doble circuito de doble bomba independiente. Este sistema hidráulico ofrece un sistema de presión de 16MPa.

7. Estructura
Estructura articulada

8. Pala
Dimensiones: 3965×650 (longitud×altura de la cuerda)
Ángulo de retroceso: 360°
Ángulo máximo de inclinación (izquierda/derecha): 90°
Profundidad de nivelación máxima: 500mm

9. Neumático
Tipo: Neumático estándar para la motoniveladora de alta resistencia
Cantidad: 6
Dimensiones: 17.5-25, 12PR

10. Sistema e instrumento eléctric
Tensión de trabajo: 24V
Instrumento: varias luces e instrumentos de trabajo

11. Especificaciones técnicas principales
11.1 Peso operativo: 15400kg (configuración estándar con la hoja de empuje frontal y escarificador trasero)
11.2 Dimensiones generales: 8700×2595×3480 (estándar), 10330×2740×3480 (con hoja de empuje frontal y escarificador trasero)

12. Partes opcionales
12.1 Hoja de empuje frontal
12.1.1 Dimensiones: 2740×920 (A×H)
12.1.2 Distancia hasta el eje frontal: 1550mm
12.1.3 Profundidad de nivelación máxima: 205mm
12.2 Escarificador trasero
12.2.1 Ancho: 2000mm
12.2.2 Número de dientes: 5
12.2.3 Profundidad de nivelación máxima: 315mm

Especificaciones :
Modelo 720MH
Longitud x anchura x altura (mm) 9100×2600×3500
Peso de operación (Kg) 15400
Fuerza máxima de tracción (KN) 80.8
Tipo de motor diesel ShangChai SC8D/Cummins 6BTA8.3
Potencia nominal (KW) 147/160
Tipo de caja de transmisión HangChi/ZF
Posición de las marchas de cambio 6 marchas adelante y 3 marchas atrás
Radio mínimo de giro (mm) 7800
Dimensiones de la hoja vertedero 3965×650
Altura máxima de levantamiento (mm)
Profundidad máxima de nivelado (mm) 500
