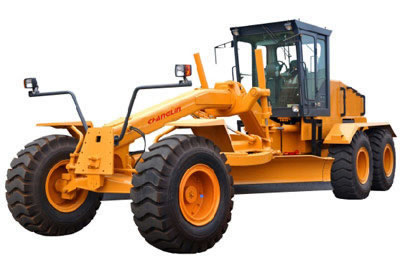

Motoniveladora 724M

Motoniveladora 724M

Configuración
1. Motor

Tipo: enfriamiento por agua, cuatro tiempos, motor turbo
Modelo: Shangchai SC11CB
Potencia nominal: 175kW/240ps
Velocidad nominal: 2600rpm/2300rpm
Fuerza de torsión máxima: 750Nm a 1500-1700rpm, 843Nm a 1400rpm

2. Caja de cambios
Tipo: cambio de marchas, control hidroeléctrico, convertidor de par
Posición de palanca de velocidades: 6 delanteras y 3 traseras
Velocidad de desplazamiento

Especificaciones
Velocidad/marchas 1 2 3 4 5 6
Hacia adelante(km/h) 5.74 8.73 13.02 17.49 26.98 38.98
Hacia atrás (km/h) 5.74 13.02 26.98 - - -

3. Eje
3.1 Eje trasero: eje motriz de 3 etapas con mecanismo diferencial no giratorio
3.2 Eje delantero: eje motriz oscilante con ángulo de 15º (izquierda y derecha), ángulo vertical de 17º de la rueda frontal (izquierda y derecha) y ángulo de dirección de 45º.

4. Tandem Box
Tipo: tipo oscilante
ángulo oscilante: 15°
Modo de transmisión: Cadena de rodillo de alta resistencia

5. Sistema de Frenado
5.1 Freno de pedal: transmisión hidráulica completa, el calibre de los freno de disco están ubicados al lado de las dos ruedas centrales y dos en las ruedas traseras.
5.2 Freno de parada : este freno está integrado en la punta del eje de la caja de cambios.
5.3 Freno continuo: el convertidor de par cuenta con frenado continuo.

6. Sistema hidráulico
Cuenta con un sistema de doble circuito de doble bomba independiente. Este sistema hidráulico ofrece un sistema de presión de 16MPa.

7. Estructura
Estructura articulada

8. Pala
Dimensiones: 4422×688 (longitud×altura de la cuerda)
Ángulo: 360°
Ángulo de inclinación máximo (Izquierda/derecha): 90°
Profundidad de nivelación máxima: 500mm

9. Neumático
Tipo: neumático estándar integrado en la máquina de construcción
Cantidad: 6
Dimensiones: 20.5-25, 16PR

10. Instrumento y sistema eléctrico
Tensión de trabajo: 24V
Instrumentos: varios instrumentos y luces de trabajo

11. Especificaciones técnicas principales
11.1 Peso operativo: 19000kg (estándar)/20000kg (con pala frontal y escarificador trasero)
11.2 Dimensiones generales: 9300×2800×3800 (estándar), 10910×2890×3630 ( con pala frontal y escarificador trasero)

12. Partes opcionales
12.1 Pala frontal 12.1.1 Dimensiones: 2890×1020 (A×H)
12.1.2 Distancia al eje frontal: 1600mm
12.1.3 Profundidad de nivelación máxima: 205mm
12.2 Escarificador trasero
12.2.1 Ancho: 2087mm
12.2.2 Número de dientes: 5
12.2.3 Profundidad de nivelación máxima: 315mm

Especificaciones :
Modelo 724M
Longitud x anchura x altura (mm) 9230×2800×3550
Peso de operación (Kg) 19000
Fuerza máxima de tracción (KN) 99
Tipo de motor diesel ShangChai SC11CB
Potencia nominal (KW) 175
Tipo de caja de transmisión LiuZhou ZF
Posición de las marchas de cambio 6 marchas adelante y 3 marchas atrás
Radio mínimo de giro (mm) 8600
Dimensiones de la hoja vertedero 4422×688
Altura máxima de levantamiento (mm)
Profundidad máxima de nivelado (mm) 500
