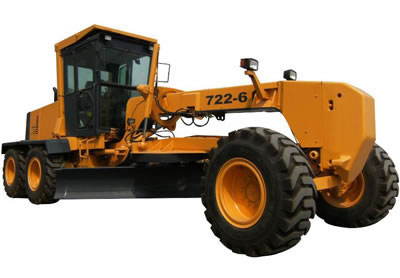

Máquina niveladora a motor 722-6

Máquina niveladora a motor 722-6

Características de la máquina niveladora a motor 722-6:
1. Equipado con el motor Cummins original.
2. Palanca de cambio T/M de control electrohidráulico de manija simple, 6 velocidades de marcha adelante y 3 velocidades de marcha atrás.
3. Bloqueo hidráulico, el diferencial NO-SPIN de bloqueo/desbloqueo automático garantiza la estabilidad y tracción potente.
4. La asignación ideal de carga axial proporciona la estabilidad cuando trabaj con la superficie dura.
5. El sistema hidráulico eficiente y servible permite a cada parte a ser utilizado plenamente.
6. El bastidor tipo caja y el T/M avanzado permiten un trabajo pesado completo.

Especificaciones de la máquina niveladora a motor 722-6

Dimensión general
1 Longitud 9290mm
2 Anchura 2600mm
3 Altura(hasta la parte superior de cabina) 3600mm
4 Distancia entre ejes 6100mm
5 Banda de rodamiento 2120(mm)
Especificación técnica principal
1 Peso de operación 16400kg
2 Longitud de hoja niveladora 4320mm
3 Altura de hoja niveladora 545mm
4 Anchura de hoja niveladora 16mm
5 Altura de elevación máx. 450mm
6 Profundidad de nivelación máx. 535mm
7 Ratio de giro mín. 7300mm
8 Bastidor de ángulo de pivote +26o
9 Ángulo de dirección máx.(ruedas frontales) +49o
10 Ángulo oscilante del eje frontal 32o
11 Distancia al suelo del centro de eje frontal 430mm
12 Ángulo de corte 29-77°
13 Velocidad de movimiento(Km/h),6 adelante y 3 atrás
(1) Ⅰ marcha adelante 6.8
(2) Ⅱ marcha adelante 10.3
(3) Ⅲ marcha adelante 15.3
(4) Ⅳ marcha adelante 22.7
(5) Ⅴ marcha adelante 32
(6) Ⅵ marcha adelante 47
(7) Ⅰ marcha atrás 6.8
(8) Ⅱ marcha atrás 15.3
(9) Ⅲ marcha atrás 32
Motor diesel
1 Modelo CUMMINS QSB6.7-C220
QSB6.7-C220
2 Tipo Inyección directa. Turboalimentación. Refrigeración por agua
3 Salida nominal 164 kW
4 Diámetro/Carrera 107/124  (mm)
5 Escape total de cilindro 6.7 (L)
6 Modelo del motor de arranque KB-24V
7 Potencia del motor de arranque 1.68(KW)
8 Voltaje del motor de arranque 24(V)
9 Velocidad nominal 2200(r/min)
10 Torsión máx. >800(N.M)
11 Tipo de arranque Eléctrico
12 Consumo de combustible mín. <244(g/Kw.h)
13 Consumo de aceite de motor 0.95-1.77(g/Kw.h)
14 Peso neto 590(kg)
Sistema de transmisión
Convertidor de torsión
1 Modelo WG180(tecnología ZF)
2 Tipo 3-elementos. Etapa simple
3 Ratio de torsión 1.94
4 Tipo de refrigeración Circulación de aceite de presión
Caja de transmisión
1 Modelo WG180 (tecnología ZF)
2 Tipo Powershift, palanca de cambio simple, dispositivo de bloqueo medio
3 Posición de palanca de cambio 6 marchas adelante y 3 marchas atrás
Eje y neumático
1 Tipo de reductor principal Engranaje cónico con dentado espiral, etapa simple
2 Relación de engranaje de reductor principal 3.583
3 Tipo de reductor final Transmisión por cadena de etapa simple
4 Engranaje de ratio de reductor final 3.75
5 Relación de engranaje 13.436
6 Max . fuerza de tracción 84.3KN
7 Transmisión en tándem Cadenas de rodillos de doble fila
8 Tamaño de neumáticos 17.5-25-14PR
Sistema hidráulico del dispositivo de trabajo
1 Modelo de bomba de aceite(incluido bomba de dirección) CBGj2045/1025
2 Presión del sistema 100(kgf/cm2)
3 Modelo de válvula de distribución HUSCO5000-D
4 Bloqueo hidráulico Tecnología KAYABA
5 Modelo del motor de aceite EATON, JS-130
Sistema de dirección
1 Tipo Deflexión de 4 neumáticos
2 Modelo de engranaje de dirección BZZ1-E160B/ FKA-163022
3 Presión del sistema 16MPa
Sistema de frenos
1 Tipo de freno deslizante Freno de expansión interna y asistido con reacción hidráulica
2 Presión del sistema 120(kgf/cm2)
3 Tipo de freno de estacionamiento Freno mecánico y de expansión interna
Sistema de radiaci
1 Modelo de bomba de aceite WP15A1B-380L05KA147N
2 Modelo de motor SKH07-191
Capacidad de aceite
1 Combustible(diesel) 360L
2 Aceite de lubricación del motor 24L
3 Aceite para convertidor y caja de engranajes 28L
4 Aceite para sistema hidráulico 90L
5 Aceite para eje trasero 18L
6 Caja de tándem 90L
